脉冲灰度测试卡 色调再现和频率响应评估

产品描述: 脉冲灰度测试卡被设计用于电子照相机的调制深度的半色调再现和频率响应评估。在灰色背景(D= 0.75,remission=18%)的中心位置被布置一行光栅,其产生的摄像机输出信息0.5到10MHz的频...
订购电话:400-888-5135
  • 产品描述

    脉冲灰度测试卡简介

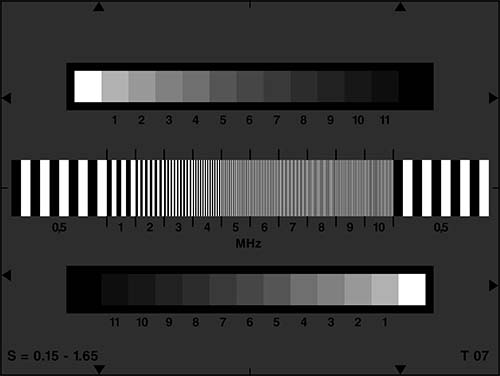

    这张灰度测试卡被设计用于电子照相机的调制深度的半色调再现和频率响应评估。

    在灰色背景(D= 0.75,remission=18%)的中心位置被布置一行光栅,其产生的摄像机输出信息0.5到10MHz的频率。上下两条逆流的黑白灰度测试条分布。

    其校准的灰块从1到11的密度和反射率值如下表:


    等级 密度 Remission in %
    1 0.15 71.0
    2 0.30 50.0
    3 0.45 35.0
    4 0.60 25.0
    5 0.75 18.5
    6 0.90 13.0
    7 1.05 9.0
    8 1.20 6.0
    9 1.35 4.5
    10 1.50 3.2
    11 1.65 2.2


    这里说密度是基于BASO4=0和等级等于0.15级别。两个外区域(0和12)是白色的(D =0.05,反射率= 90%)和黑色。由于反射材料的在本领域应用的可能性可以设计出比等级11(D〜1.55)密度更低的测试卡。

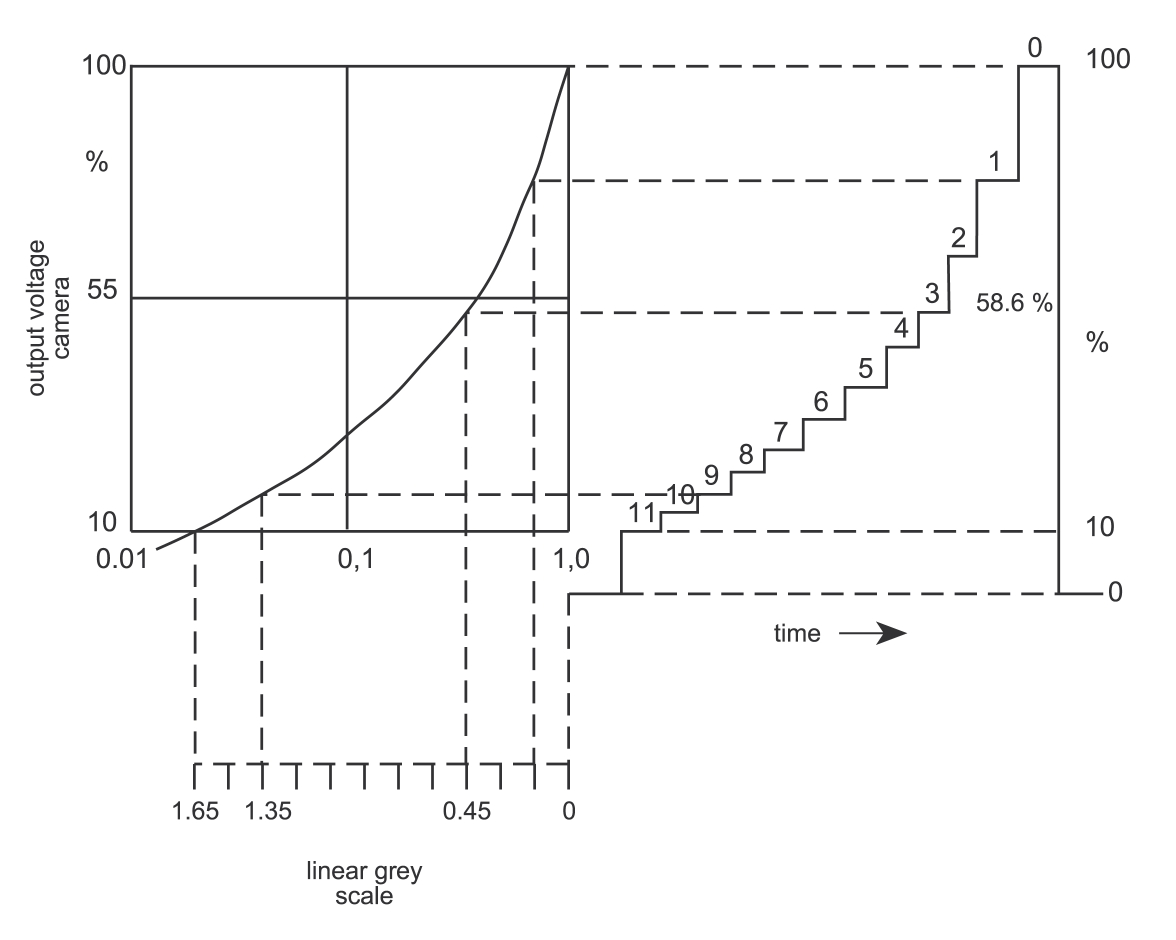

    灰阶实现半色调再现的评估。具有特殊的测量系统(VX700,视频选项,Optest VTC1),也可以决定照相机的伽马。

    脉冲信号图

    使用线栅格能够确定对比度变换函数。脉冲信号幅度参考值是在0.5MHz。为了可以测量中间、上下边缘的CTF(对比度传递函数)摄像机必须上下回转。必须小心避免信号消减影响黑白级别测定。

    测量步骤

    测量可以在各种相机输出信号进行,但优选在Y亮度信号(或编码Y中完美B和W平衡)。在图像的中心和角测量,记录拍摄镜头的横向色相差。除了确定相机响应的特定值5MHz,根据其他频率的响应的测量值来绘制一个曲线,根据测试卡分析的空间频率给出对比度损失(或调制)。推荐测量0.5兆赫和1至7兆赫的频率脉冲串。测量得到CTF。

    计算公式可以根据CTF值来计算MTF:
    MTF(8N)=π/4 CTF(N)+1/3 CTF(3N) - 1/5 CTF(5N)+1/7 CTF(7N) - 1/9 CTF(9N)+1/11 CTF (11N)...]
    其中,N是所分析的测试卡的空间频率; N=TVL/ H
