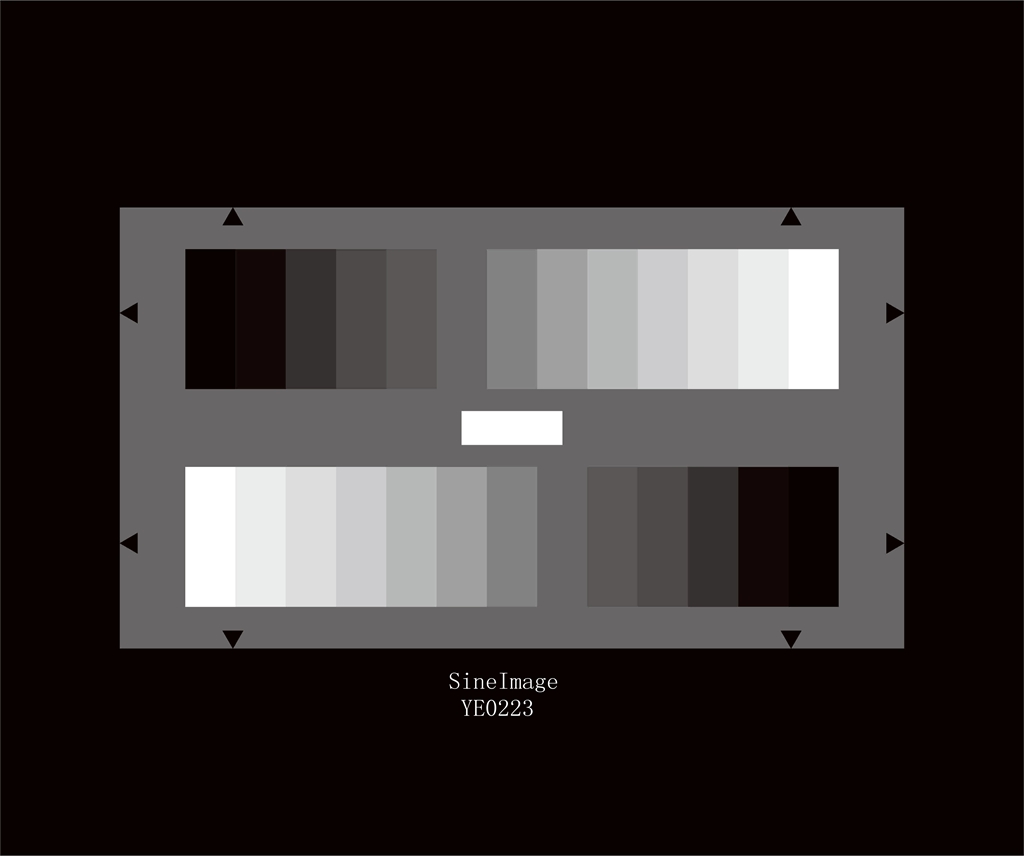

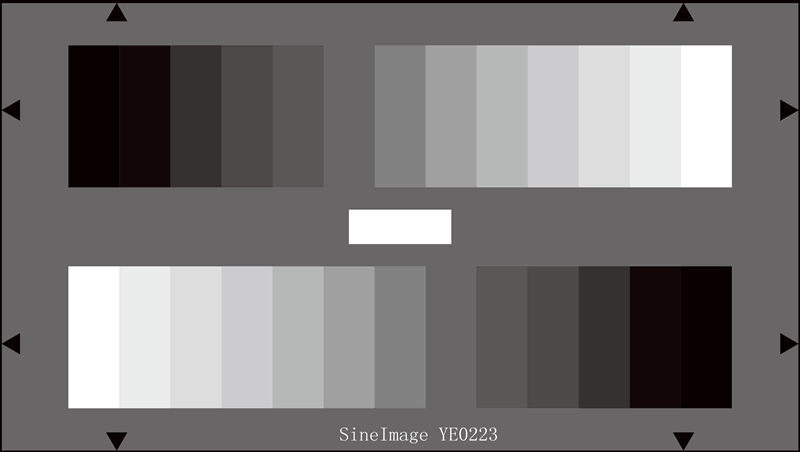

HDTV灰度测试图卡用于摄像机的色调再现评估，两个13度灰阶条按相反的方向排列在灰色背景(D=0.75)中，灰阶条以对数分等级。
灰阶密度：伽马=0.45，透射值(亮度)：伽马=2.2，刚好是伽马=0.45的倒数值。一个最佳伽马校正的摄像机的输出信号产生两个相反的13度线性步进信号。
灰阶的对比范围是200:1。
|
Step 灰阶等级 |
Density 密度 |
Reflectancein% 反射率 |
| 1 | 0.05 | 89 |
| 2 | 0.13 | 74 |
| 3 | 0.21 | 62 |
| 4 | 0.30 | 50 |
| 5 | 0.40 | 40 |
| 6 | 0.51 | 31 |
| 7 | 0.63 | 23 |
| 8 | 0.78 | 17 |
| 9 | 0.95 | 11 |
| 10 | 1.15 | 7 |
| 11 | 1.41 | 4 |
| 12 | 1.77 | 2 |
| 13 | 2.35 | 0.5 |
两个灰阶条之间的白色区域的密度为D=0.05(反射率=89%)。
