三恩时电力巡检机器人摄像头测试方案

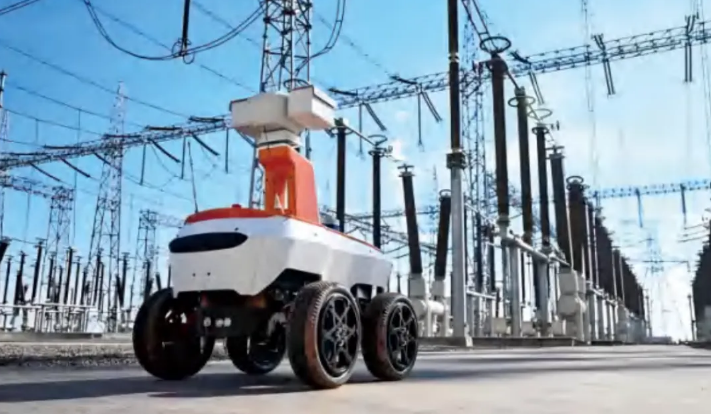

电力巡检机器人作为电力电网行业智能巡检的核心设备，主要由巡视主机、智能分析主机、轮式机器人、摄像机及声纹装置组成。其中，摄像头作为获取巡检关键信息的核心部件，其性能直接决定了巡检效果与质量，对电力系统的稳定运行至关重要。

为确保电力巡检机器人摄像头在实际应用中能够准确、清晰地获取巡检图像，三恩时依据行业权威标准制定本测试方案，通过系统化的测试流程与专业的测试设备，全面验证摄像头的各项性能指标，为电力电网行业图像监控及视频监控提供可靠的技术保障。

本测试方案严格遵循《Q/GDW 12068 - 2020 输电线路通道智能监拍装置技术规范》标准，同时融合ISO 12233、ISO 14524、ISO 15739等国际通用标准要求，确保测试结果的权威性、科学性与行业适用性。

核心亮点

（一）多面图像分析，覆盖核心指标

全面覆盖清晰度（SFR）、色彩还原、信噪比（SNR）、动态范围、亮度均匀性、畸变等摄像头关键图像指标。通过对各项指标的精细化测试与分析，确保摄像头能够捕捉到清晰、准确、高质量的图像数据，为后续智能分析与故障判定提供可靠依据。

（二）多样环境模拟，贴合实际场景

针对电力巡检场景中可能遇到的复杂环境，搭建多元化环境模拟测试体系。采用反射式灯箱模拟不同反射光环境、透射灯箱模拟透射光环境，同时覆盖不同光照强度、气候条件等场景，全面验证摄像头在各类复杂环境下的图像采集稳定性与清晰度。

（三）严格遵循标准，保障结果可靠

测试流程、指标判定、设备选型等全环节严格遵循《Q/GDW 12068 - 2020 输电线路通道智能监拍装置技术规范》等相关标准要求，明确各项测试项目的合格指标，确保测试结果与行业规范接轨，具备高度的权威性与可追溯性。

四、测试项目与实施流程

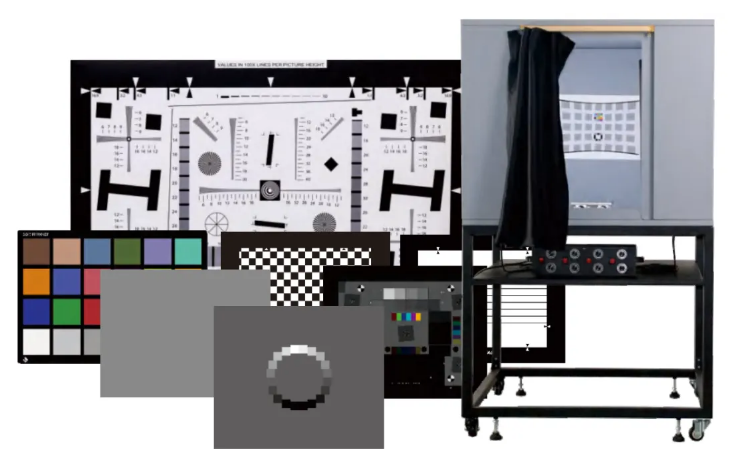

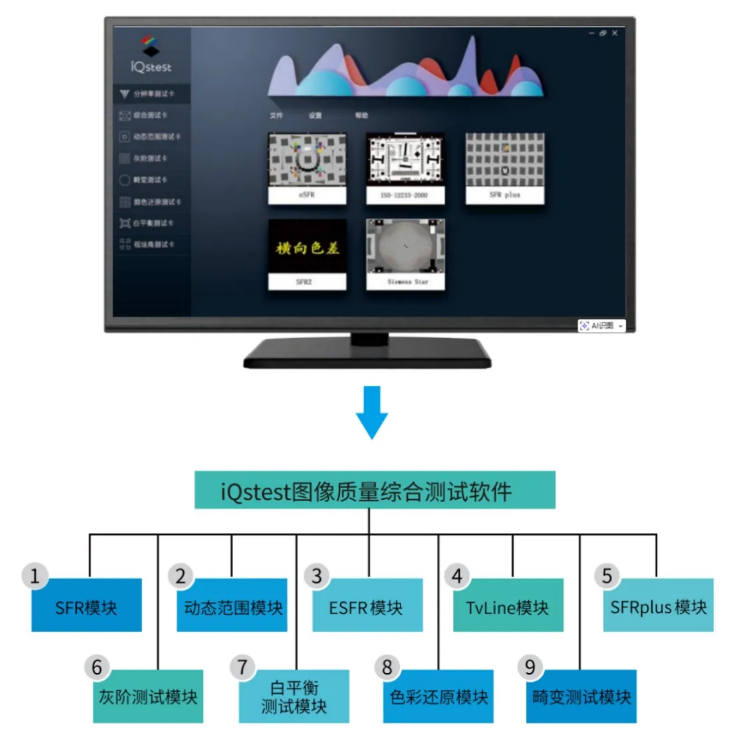

1. 清晰度（SFR）测试：依据ISO 12233标准，在暗室环境下采用反射式灯箱搭配专用测试卡，通过IQstest图像软件对摄像头采集的图像进行清晰度分析，精准获取SFR数值，判定其是否符合标准要求。

2. 色彩还原测试：使用24色卡作为标准色源，先对摄像头进行白平衡调节，再采集色卡图像并通过专业软件分析色彩还原度，确保摄像头在巡检过程中能够真实还原设备颜色信息，为故障识别（如设备锈蚀、绝缘层老化等）提供准确色彩依据。

3. 信噪比（SNR）测试：遵循ISO 14524、ISO 15739标准，在不同光照条件下控制摄像头拍摄标准图像，通过IQstest图像软件对图像噪声进行量化分析，评估摄像头的抗噪能力，确保在低光照等复杂环境下仍能获取高质量图像。

4. 动态范围测试：采用36阶宽动态范围测试卡与20阶动态范围测试卡，通过透射灯箱营造不同亮度反差的场景，由摄像头采集图像后，利用IQstest图像软件分析图像亮部与暗部的细节呈现能力，验证其动态范围性能。

5. 亮度均匀性测试：使用18%灰卡和90%白卡作为测试载体，采集图像后通过专业软件计算图像不同区域的亮度值，得出亮度均匀性指标，确保摄像头采集的图像整体亮度一致，避免局部过亮或过暗影响巡检效果。

6. 畸变测试：选用点阵图、棋盘格、网络图等专用测试图卡，由摄像头拍摄后通过软件对图像进行畸变分析，量化评估畸变程度，确保图像无明显几何失真，保障巡检过程中对设备尺寸、位置等信息的准确判断。
