孟塞尔颜色系统的构成,色差仪是如何应用这个系统

发布日期:2023-02-01 浏览次数:227

本文讲述的是孟塞尔颜色系统表示法。在颜色测量中,孟塞尔颜色系统表示法是非常有用的。通过孟塞尔颜色系统表示法可以对颜色进行精确的描述。

孟塞尔颜色系统

孟塞尔颜色系统是一套表示颜色的标准系统。该系统由三个部分构成:RGB色空间、CMYK色空间和L*a*b*色空间。RGB色空间是一个立体的颜色空间,每个颜色都有三个值,分别代表亮度(Red、Green、Blue)、对比度(Cyan、Magenta、Yellow)和饱和度(Black)。CMYK色空间是一个平面的颜色空间,每个颜色都有四个值,分别代表亮度(Cyan、Magenta、Yellow)、对比度(Black)和饱和度(Key)。L*a*b*色空间是一个立体的颜色空间,每个颜色都有四个值,分别代表亮度(Luminance)、相对亮度(Achromaticity)、彩度(Chroma)和明度(Hue)。

孟塞尔颜色系统是通过不同的数字来表征不同的颜色,可以根据实际情况适当地进行修正。该标准在印刷工业中有很广泛的使用,因此也成为国际通用的一套表征颜色的标准。



可以说孟塞尔是色差仪检测中最基本的颜色系统,这个颜色系统是孟塞尔创建的颜色系统用立体模型表示颜色方法。色差仪的孟塞尔颜色系统是也三维类似球体的空间模型,可以清晰的将物体各种表面色三属性色相、明度、饱和度表示出来。以颜色的视觉特性来制定颜色分类和标定系统,以按目视色彩感觉等间隔的方式,把各种表面色的特征表示出来。目前国际色差仪基本上都会使用孟塞尔颜色系统作为标准分类和标定表面色。

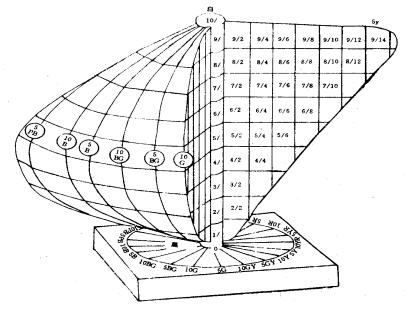

下面图1所示就是色差仪常用的孟塞尔立体示意图,在图中中央轴代表无色彩的黑白系列中性色的明度等级,黑色在底部,白色在顶部,这个称为孟塞尔明度值。色差仪的孟塞尔系统将理想的白色定义为10,将理想黑色定义为0.这样孟塞尔明度值就是有0-10,共分为11个在视觉上等距离的等级。

图1 孟塞尔颜色立体示意图

在孟塞尔系统中,离中央轴的距离代表产品表面色的饱和度的变化,称之为孟塞尔彩度。色差仪的孟塞尔彩度也是分为很多等级的,中央轴上的彩度为0,离中央轴越远彩度值越大。一般孟塞尔颜色系统以每两个彩度值等级为单位制作一个颜色样品,每种颜色的最大彩度值都是不同的,模型特殊彩度值可以达到20。

孟塞尔颜色立体水平剖面上表示10种基本色。如图2所示,它含有5种原色:红(R)、黄(Y)、绿(G)、蓝(B)、紫(P)和5种间色:黄红 (YR)、绿黄(GY)、蓝绿(BG)、紫蓝(PB)、红紫(RP)。在上述10种主要色的基础上再细分为40种颜色,全图册包括40种色相样品。

图2 孟塞尔色相的标定系统

孟塞尔颜色体系、色调、明度、彩度和函数介绍

孟塞尔颜色体系 Munsell color system

用孟塞尔色立体模型所规定的色调、明度和彩度来表示物体色的色度系统。

孟塞尔色调 Munsell hue

孟塞尔颜色体系中采用的色调,以符号H 表示。

孟塞尔明度 Munsell value

孟塞尔颜色体系中采用的明度,以符号V表示。

孟塞尔彩度 Munsell chroma

孟塞尔颜色体系中采用的彩度,以符号C表示

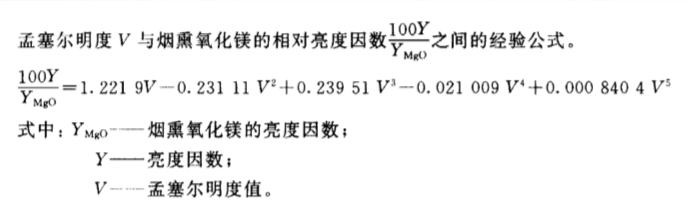

孟塞尔明度函数 Munsell value function

孟塞尔颜色体系、色调、明度、彩度和函数介绍配图1

了解孟塞尔

孟塞尔(Munse1l)标色体系是美国画家孟塞尔于1925年提出、创立的标色.体系,它是用均匀的颜色三维空间(以明度、色相和彩度为坐标)立体表示顔色的颜色分类和标定系统。标色工具是孟塞尔色卡。后来,又经过美国光学学会测色委员会的修订,形成修正的孟塞尔标色体系。1959年,日本采用修正的孟塞尔标色体系制定了JISZ8721«用三个层次表示色的方法»的标准,日本标准协会在此基础上出版了JIS标准色卡。我国国家标准GB/T6749-86«漆膜顔色表示方法»也参照采用了ASTMD1535-80《孟塞尔系统表示顔色的方法》。

孟塞尔系统顔色三属性符号表示以下意又。

色调的特号为H表示物体是红、黄、绿、蓝、紫或中问色的颜色三属性之一用数字及字母来表示。藤膜顔色分类与字母见明度的符号为V表示一个物体反射光线多少的颜色三属性之一。称心黑色为0,称心自色为10,0~10之问明度的知觉差用同等度进行分割。

彩度的符号为C表示顔色偏高具有相同明度的灰色之程度。彩度可分为0~20,一般彩度小于o.5时即为无影色。这样,色的符号就可以HV/C来表示,例如纯红色为5R4/14。

孟塞尔标色体系是色卡体系中使用广泛的颜色体系。作为色的基准,价值是很高的,它能准确表示各种色彩,但却表示不很好的感情,所以不好作为色彩设计的參考资料使用。
