解析度综合测试卡_ITE/EIJA分辨率卡

产品描述: 解析度综合测试卡YE 095用于电子摄像机的普通视觉评估。测试卡中4个灰阶条的密度是从D=0.15到D=1.35(对比度11:1)以D=0.15的定量逐渐增加。关于图像白色区域(透射率=100%,D=0)的对比度是22...
订购电话:400-888-5135
  • 产品描述

    解析度综合测试卡简介

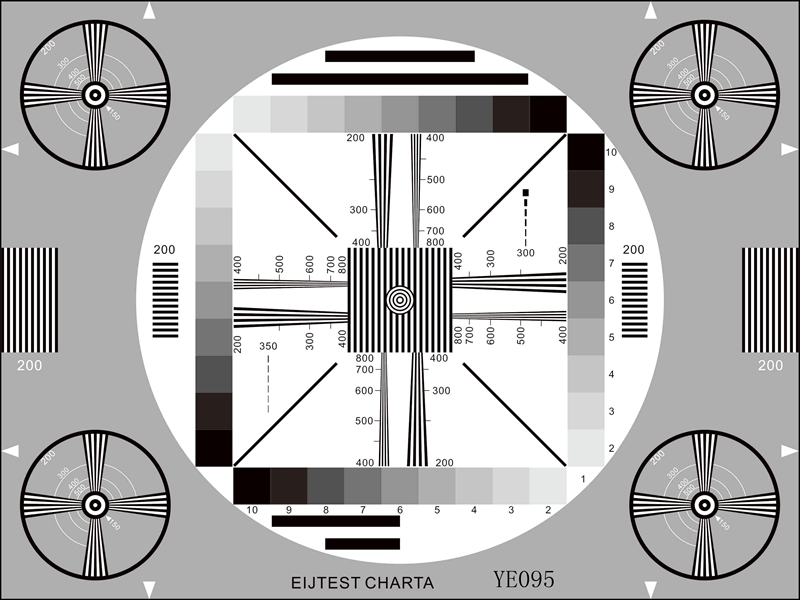

    解析度综合测试卡YE 095用于电子摄像机的普通视觉评估。测试卡中4个灰阶条的密度是从D=0.15到D=1.35(对比度11:1)以D=0.15的定量逐渐增加。关于图像白色区域(透射率=100%,D=0)的对比度是22:1。白色区域周围的灰色区域的密度是D≈0.25(透射率=57%)。

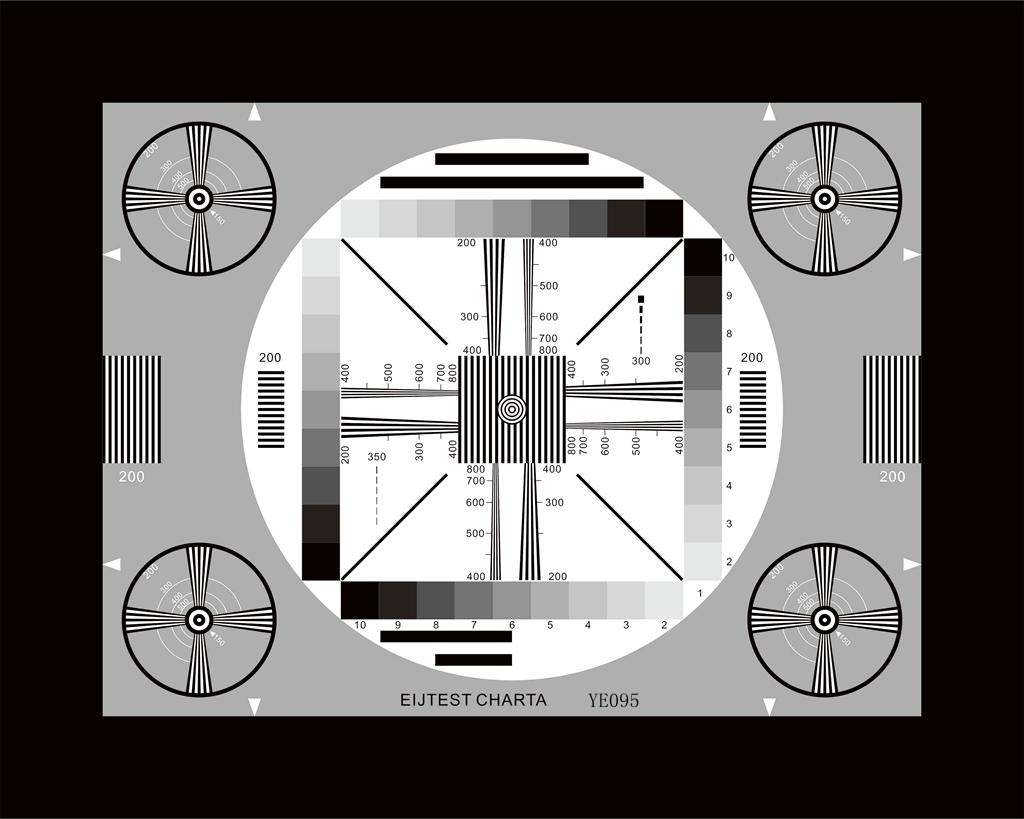

    解析度综合测试卡反射式

    解析度综合测试卡使用说明

    测试卡中的圆形图可以对线性扫描性能进行一个粗略评估。卡中到处分布的200线光栅,可以监控水平和竖直方向上的线性畸变。白线和黑线之间的距离应该全部相等。

    通过带选线开关的示波镜,竖直的楔形光栅可以实现调制深度的频率响应。200线杆的信号可用作参考值。楔形光栅可进一步实现分辨率极限的视觉评估。另外,也可以观察到串色干扰、陷滤波器及梳妆滤波器的效果。

    灰阶条上面和下面的水平杆图在中频区(快速移动)传递传输特性信息。可能借组灰阶条对半音接受进行粗略评估;由于周围的白色区域影响,是不可能得出确切的结果。

    灰阶条所构成的方格里的四条对角线可以用于检测线条交错特征。线条的阶梯状接收表示配对的线条。
