一、看样台介绍
标准光源印刷看样台广泛应用在印刷领域,用于准确比对印刷品的颜色偏差。因为不同光源拥有不同的辐射能量,在照射到物品上时,会显现不同的颜色。
印刷生产中的颜色管理,品检员虽然已仔细地对比过货品的颜色,但因为环境光源不标准或与客商所使用的光源不一致,不同光线下所看到的颜色各异,货品色差判定不准确。客商验货时会因为色差超出标准范围而投诉,甚至退货,从而严重影响了公司商誉。
要有效解决上述问题,最有用的方法就是在检定货品的颜色时,必须在相同的光源及可控制的条件下进行。例如国际通用标准中常采用人工日光D65作为评定货品颜色的标准光源。
特别是夜班时间,使用标准光源检定货品颜色偏差尤其重要。

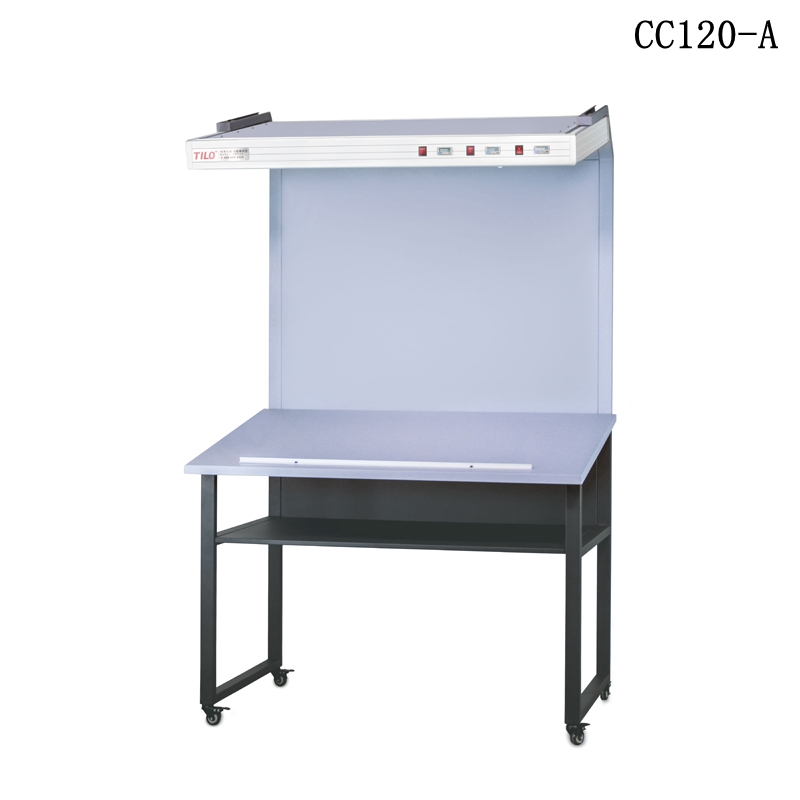

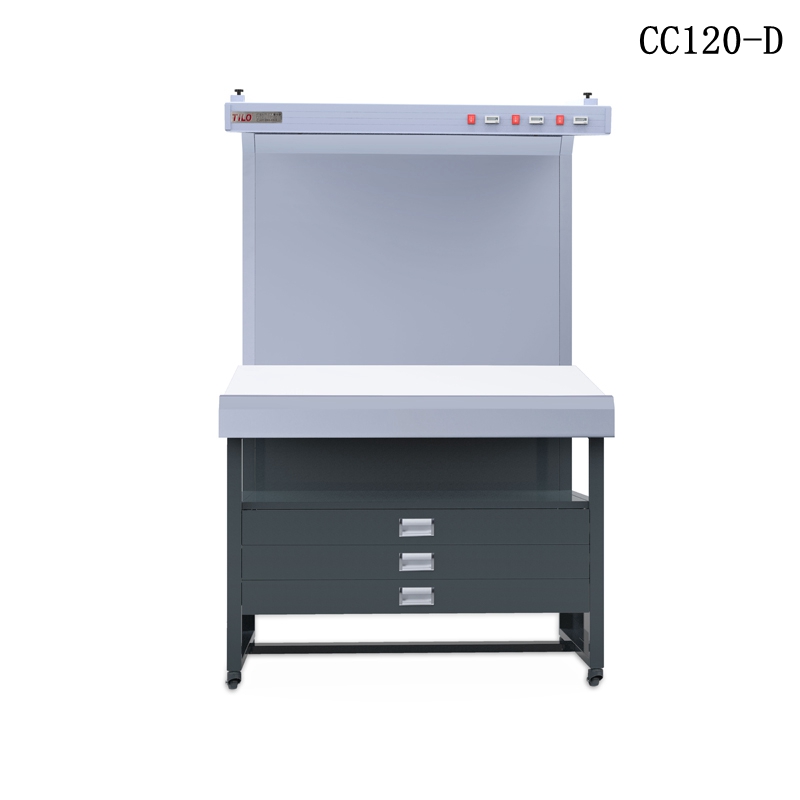

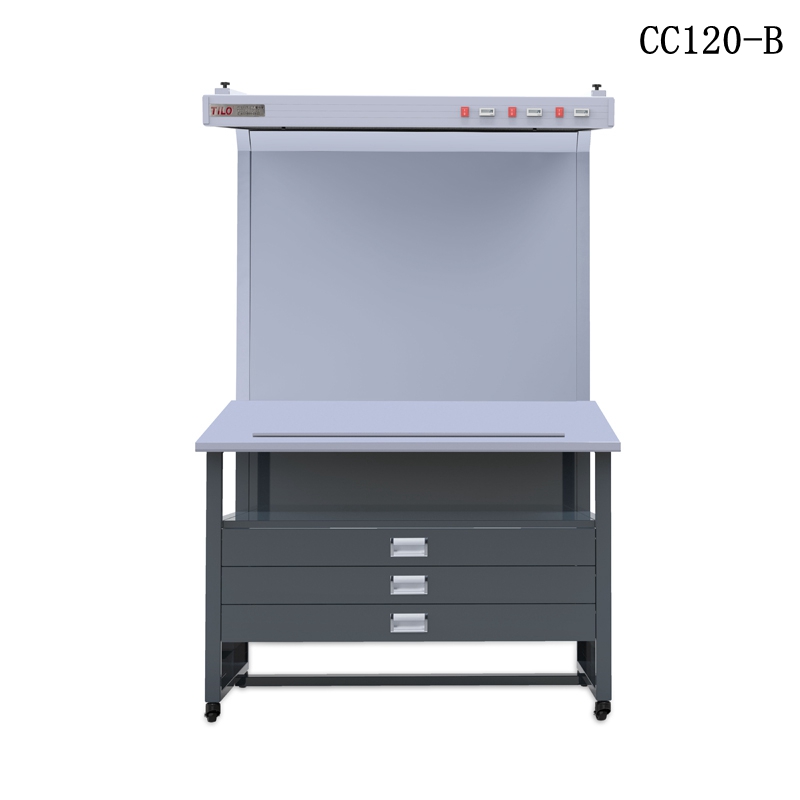

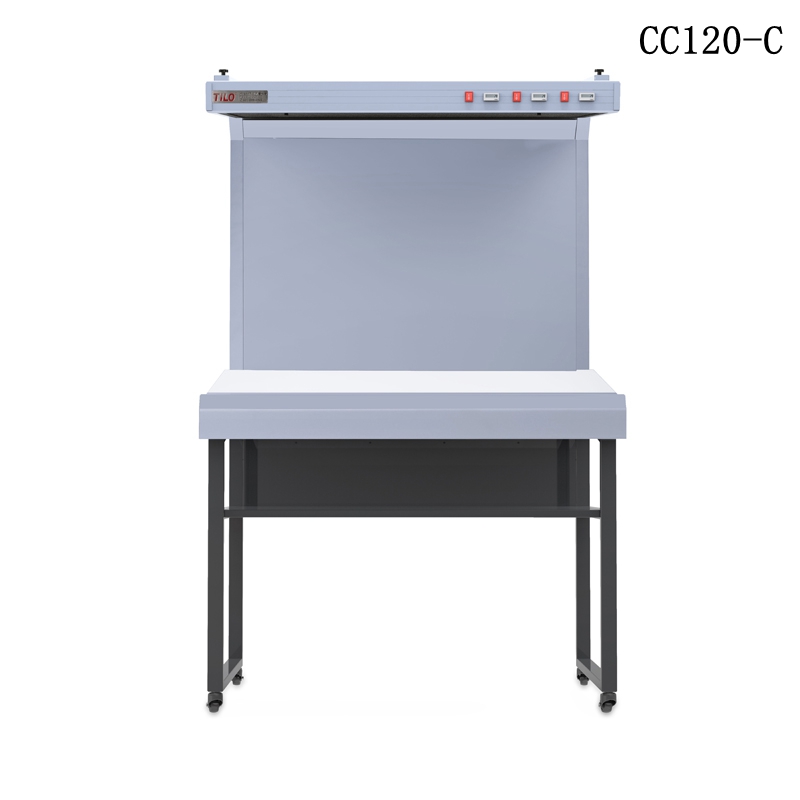

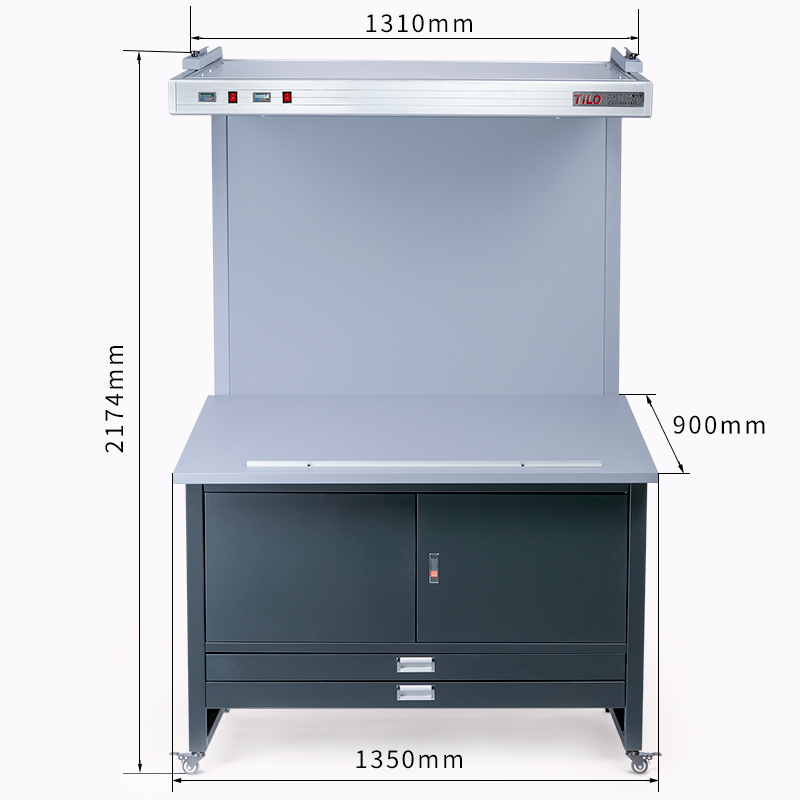

印刷看样台同时提供D65、D50、TL84、CWF等光源选择,具备测试同色异谱效应的功能。![CC120](/uploads/allimg/190611/1-1Z61115041aY.jpg)
二、看样台操作说明
1、将电源线与看样台对接的一头插入看样台的电源插口,看样台电源插口在灯箱顶部,另一头接入市电电源(注意市电电源必须与看样台标示的输入电源相符)。
2、选择一种光源开关按下,对应的光源灯管点亮,同时看样台的计时器开始计时。若要切换光源,可以先把前面光源关掉,再按下需要点亮的光源开关。若需同时开启两种或多种光源,只需同时按下两种或多种光源开关即可。
3、将要检测物品放在台面中间,需要比对两件或两件以上物品的颜色时,应并排摆放在看样台且尽量靠中间位置进行比对。工作时,台面不能放着对工作无关的杂物,以免影响颜色变化。
4、检测完毕,关掉已打开的全部光源灯管开关。下班时间不使用时要将电源关闭,长期不使用时要将电源插头拔出。
5、更换新灯管,灯箱透光玻璃前面有两颗白色帽螺杆,可以把这两颗螺杆旋开,再打开透光玻璃,打开透光玻璃时要轻轻地打开且轻轻地放下。取下需要更换的灯管,再将新灯管装上。注意不同光源,灯管不同位置,不能搞错。
三、看样台日常使用保养注意事项
1、标准光源的使用:光源灯管在点亮30分钟后,色温,显色指数和照度达到最佳状态;如无特别原因,应避免频繁开关、切换灯管,以延长灯管寿命。
2、光源灯管使用寿命:标准光源灯管在使用2000-3000小时以后,色温,显色指数,照度都会衰减,建议及时进行更换,以免影响对色效果。
3、清洁保养:在清洁保养前请拔下电源插头,切断电源,请使用正规的清洁剂擦拭设备,再用干净柔软的布擦净,切忌用水直接冲洗。
四、台式看样台安装方法

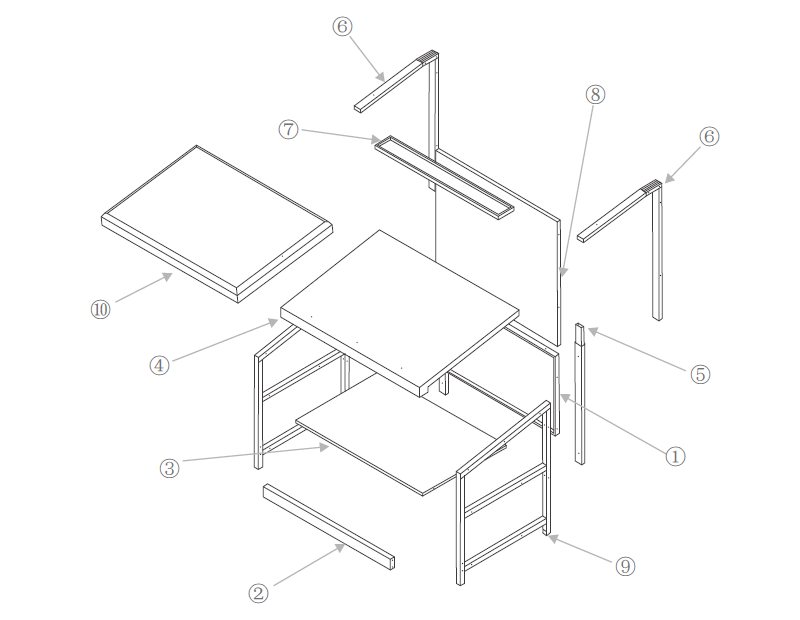

![台式看样台安装](/uploads/allimg/c190522/155U1410c1620-2S1K.png)
零件名称 |
数量 |
零件名称 |
数量 |
① 后背板 |
1 |
⑥ 插管上 |
2 |
② 下档 |
1 |
⑦顶板 |
1 |
③隔板 |
1 |
⑧ 上后背板焊接 |
1 |
④ 盖板焊接 |
1 |
⑨侧片焊接 |
2 |
⑤插管 |
2 |
⑩ 灯箱 |
1 |
安装顺序
1 .把 ⑨ 两片侧片与 ①后背板连接
2 .把 ② 下档与 ⑨ 两片侧片连接
3 .把 ④ 盖板与 ⑨ 两片侧片连接
4.把 ③ 隔板与 ⑨ 两片侧片连接
5.把 ⑤ 两根插管与 ⑨ 两片侧片连接
6 .把 ⑥ 两根插管上与 ⑧上后背板连接,再与⑦顶板连接
7 .把第6步装好上半部,与⑤插管连接
8 .把灯箱挂到两根插管上,用螺丝固定好
9 .安装完毕,接上电源线,打开开关,使用标准光源

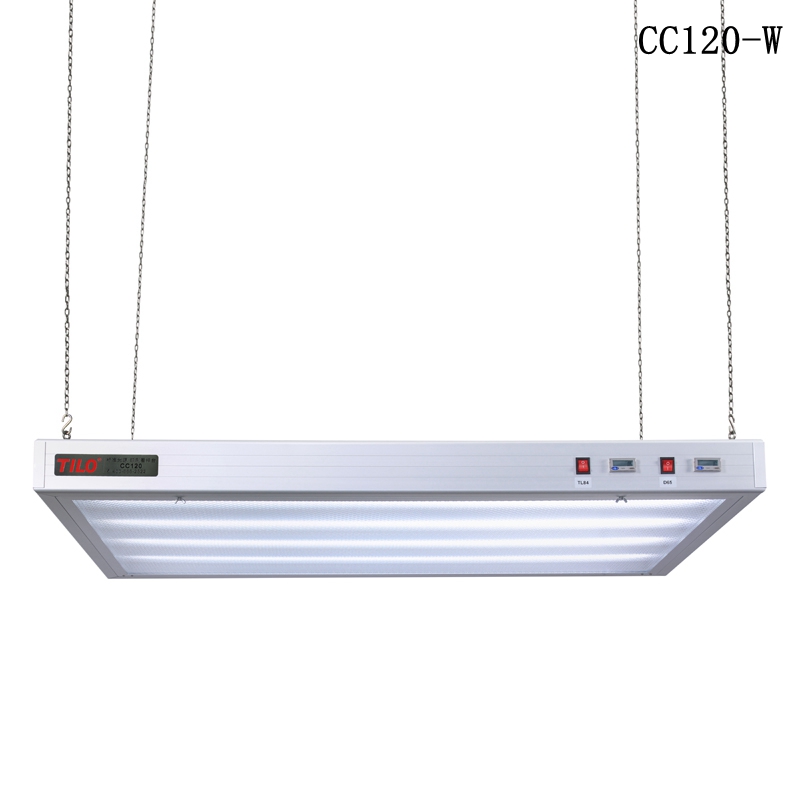

五、吊式光源箱安装方法
![吊式光源箱安装效果图](/uploads/allimg/c190522/155U1411024X0-2ab0.png)

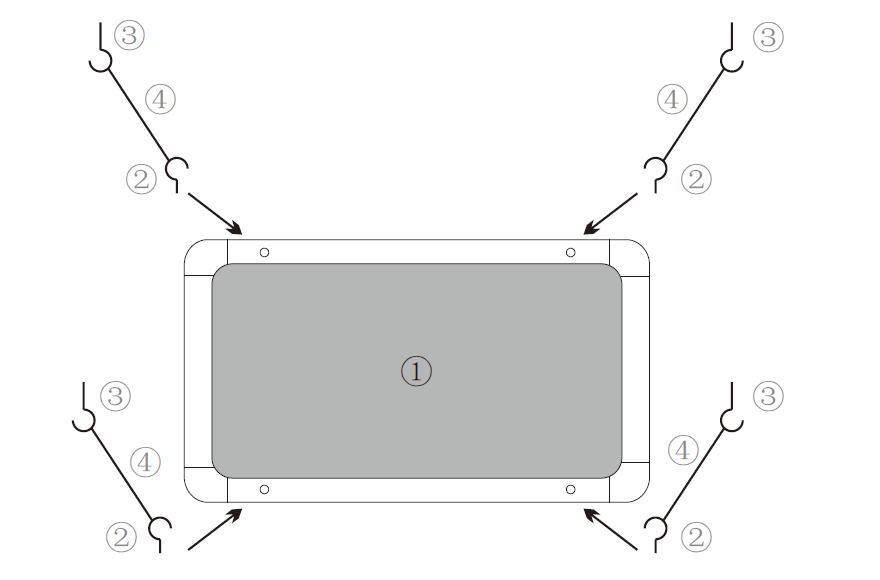

![吊式光源箱安装图](/uploads/allimg/c190522/155U14110604P-30FS.png)
安装顺序
1、根据直射或斜射的类型,确定好安装的位置;
2、在房顶上相应的位置分别安装 ③,确保安全固定;
3、把② 分别旋装到 ① 背面的铆装螺母内;
4、确认吊射高度,一般为① 灯管距离观察台面110cm左右(+/ -10cm);
5、根据高度确认好 ④钢丝绳长度,并做好套圈;
6、悬挂:钢丝绳一头套在 ②,另一头套在③ 上,确保水平稳固;
7、接上电源线,打开开关,使用标准光源。

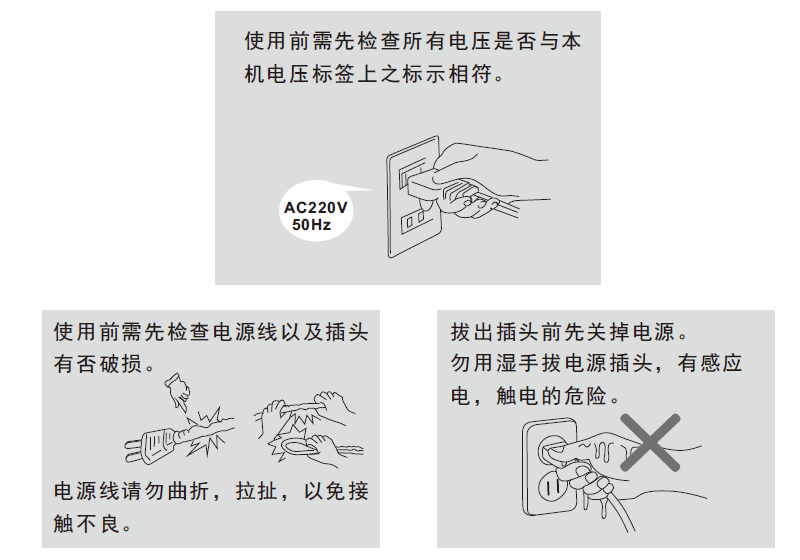

六、 看样台特别注意事项
![看样台特别注意事项](/uploads/allimg/c190522/155U14110R4F-31b33.png)
七、看样台简易故障排除
打开开关光源不亮 |
1.电源线是否完好插入插座
2.灯管灯座卡位可能松动,转紧
3.灯管是否破损或烧坏,更换灯管 |
板面反光暗淡 |
用干净柔软的布擦净 |
光源计时器不计数 |
按复位键,重新启动一下 |
八、质保说明
1、本公司销售的光源产品,从产品到达客户公司之日起保修一年,一年内若有产品质量问题,公司将负责修理或更换。八 质保说明
2、本公司产品都有规范的包装,用户收到货物后,如发现包装或里面产品有损坏,请速与本公司联系,以便我们给你处理。
3、灯管损坏后请更换专业标准光源灯管,本公司长期供应各种原装光源灯管。
4、如有安装或使用上不清楚的问题请直接联系我们的技术工程师。
灯管配件介绍
印刷专用人工日光光源
1.D50 标准光源灯管 模拟Daylight 偏暖日光
◆高显色指数 CRI≥95 或 CRI=98
◆符合ISO 3664:2009 印刷标准观察条件
◆进口印刷机看样台专用光源,Graphica Pro,COLOR proof系列
60cm |
18W/950 |
T8 |
Graphica Pro |
欧洲原装进口 |
120cm |
36W/950 |
T8 |
Graphica Pro |
欧洲原装进口 |
150cm |
58W/950 |
T8 |
Graphica Pro |
欧洲原装进口 |
2.D65 标准光源灯管 模拟Daylight 偏冷日光
◆高显色指数 CRI≥95 或 CRI=98
◆符合ISO 3664:2009 印刷标准观察条件
◆看样台及对色灯箱专用光源, T60+ P60+ CC120等系列
60cm |
18W/965 |
T8 |
Graphica Pro |
欧洲原装进口 |
120cm |
36W/965 |
T8 |
Graphica Pro |
欧洲原装进口 |
150cm |
58W/965 |
T8 |
Graphica Pro |
欧洲原装进口 |
其他常用光源
CWF光源灯管 |
(4150K,冷白荧光,美国商店光源) |
84光源灯管 |
(4000K,欧洲和日本商店照明光源) |
U30光源灯管 |
(3000K,美洲商店照明光源) |
U35光源灯管 |
(3500K,美国Target百货指定光源) |
光源灯管 |
(紫外光源,用于检测使用荧光和增白染料的产品) |
A光源灯泡 |
(2856K,美式橱窗射灯/家用白炽照明灯,黄色参考光源)
|
